Существует много компрессоров для аэрографии, однако большинство из них похожи, поэтому на одном примере с компрессором Jas 1206 мы закроем диагностику практически любого безмасляного компрессора с ресивером для аэрографии, будь то Jas, Fengda, TNT-Air, Sparmax или Iwata. Когда вы слышите травление воздуха, всё понятно, нужно лишь найти место, откуда идёт звук и устранить травление. Однако не всегда всё так очевидно. Бывают слабые утёчки, которые однако существенно сказываются на работе. Например, ваш компрессор закачал давление, отключился, вы не пользовались аэрографом, но по прошествии какого-то небольшого времени видите на манометре, что давление упалою Или компрессор неожиданно сам включается, чтобы подкачать упавшее давление. Значит, воздух уходит, но каких-либо звуков вы не слышите, поскольку травит слабо. Обратите внимание, что уходить воздух может и на аэрографе, поэтому также проверяйте работу воздушного клапана на инструменте, возможно, утечка происходит там.

Если вы решили самостоятельно диагностировать проблему и затем устранять её, собдюдайте правила безопасности и помните, что следы вскрытия компрессора или замены каких-либо узлов автоматически приведут к отказу в гарантийном ремонте, если гарантия ещё действует. По возможности доверяйте ремонт компрессора профессионалу. В случае проблемы и при действующей гарантии обращайтесь в магазин, где приобрели ваш компрессор. Специальных авторизованных сервисов по ремонту компрессоров для аэрографии, к сожалению, на данный момент нет. Гарантийным ремонтом занимаются оптовые импортёры, которые отвечают только за ту продукцию, которую реализуют в России. Компрессора за сроком гарантии даже они не ремонтируют.

Диагностика:

Как вообще определить, где травит, если не слышим звука? Сделать мыльный раствор или использовать пену для бритья и нанести на все соединения, где может уходить воздух.

• Начинаем проверку даже не с компрессора, а шланга, а точнее места его крепления к компрессору. Бывает, что гайка шланга подходит по диаметру к штуцеру компрессора, но вкручиваются не на достаточную глубину. Это может быть как проблемой шланга, так и невнимательностью пользователя. Если крутите до конца, но травление в этом месте сохраняется, то можно смазать и доуплотнить соединение, чтобы временно решить проблему, а в дальнейшем поменять шланг. Как правило, замена на новый шланг помогает, если не повреждена непосредственно резьба штуцера компрессора. Причём аналогичная проблема может проявляться и на гайке шланга со стороны аэрографа. Поэтому проверяйте оба соединения. Если при покупке есть возможность сразу присоединить шланг к аэрографу и компрессору, то лучше это сделать. Подобрать шланг можно у нас на сайте в соответствующем разделе.

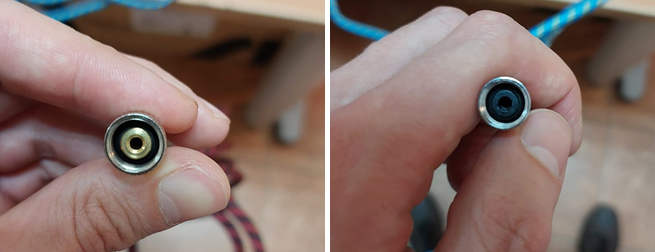

Внутренние уплотнители на примере шлангов Jas и Fengda (TNT-Air) с выходом 1/8 дюйма

• Также внимательно проверьте сам шланг, он травит чаще всего в местах, где сгибается. Пример изгиба шланга в месте соединения с компрессором на фото. Другое частое проблемное место у шланга там, где вы держитесь за него во время работы с аэрографом. Во время работы и хранения старайтесь избегать сгибания шланга, чтобы он прослужил дольше.

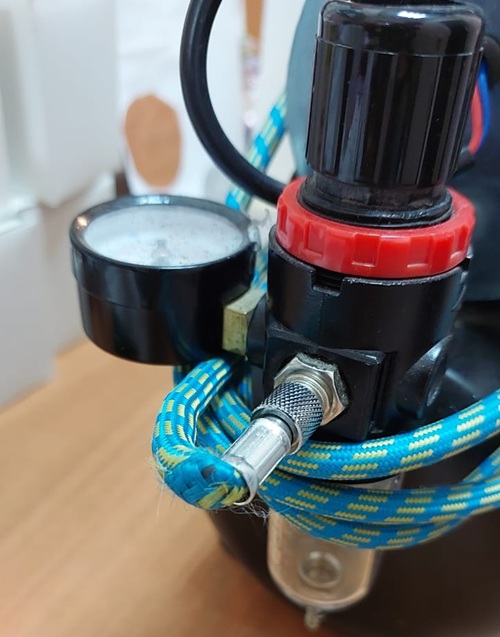

Пример сгиба шланга, из которого со временем начнёт травить воздух

• Следующий этап — проверка соединений редуктора. Проверяем не травят ли соединения штуцера с редуктором, манометра с редуктором и редуктора с компрессором. Заодно проверьте соединение колбы сепаратора с редуктором и не треснута ли она в каком-либо месте. Колбу Jas 1851 можно приобрести отдельно, однако проще менять весь редуктор сразу, конкретная модель для компрессоров Jas подбирается в зависимости от соединения и максимального давления, обеспечиваемого компрессором. Всего их три: Jas 1703, Jas 1704, Jas 1705.

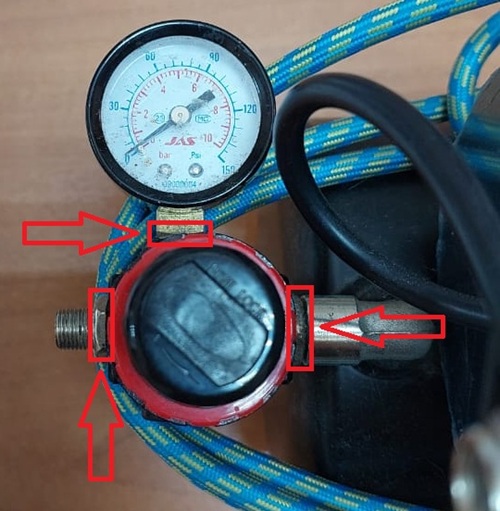

Три соединения редуктора

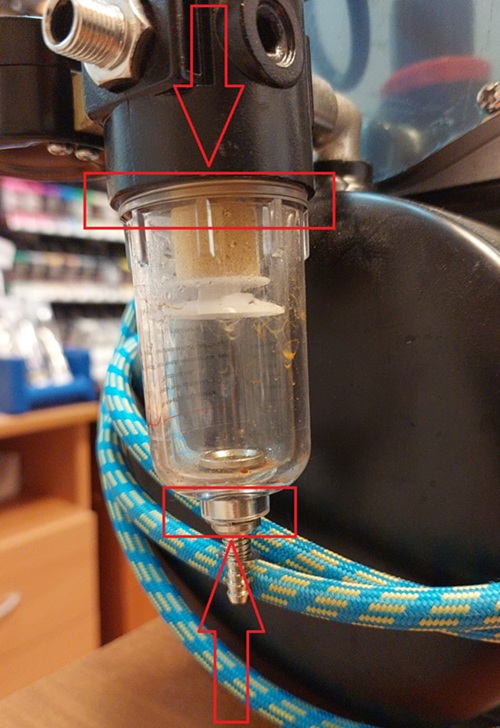

Слабые места колбы сепаратора

• Проверяем соединение переходника с ресивером. Как правило, в этом соединении нанесён герметик и травления там редкость.

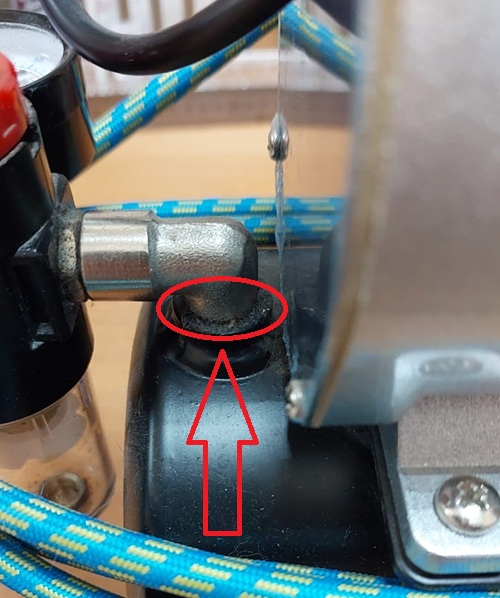

Переходник от редуктора в месте его соединения с ресивером

• Проверяем докручена ли сливная пробка ресивера и в каком состоянии на ней уплотнительное кольцо.

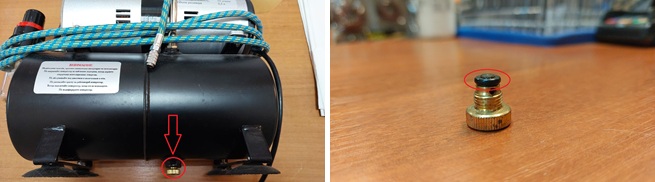

Сливная пробка и уплотнительное кольцо

• На компрессорах с двумя режимами работы проверяем на травление соленоидный регулятор давления. Обратите внимание, он при отключении компрессора должен стравливать излишки воздуха (характерный плевок воздуха вы слышите регулярно при работе с компрессором), но продолжительность такой процедуры всего пара секунд. Если же регулятор пропускается воздух постоянно, то требует замены. Регулятор для двухрежимных компрессоров Jas и аналогов имеет артикул Jas 8002.

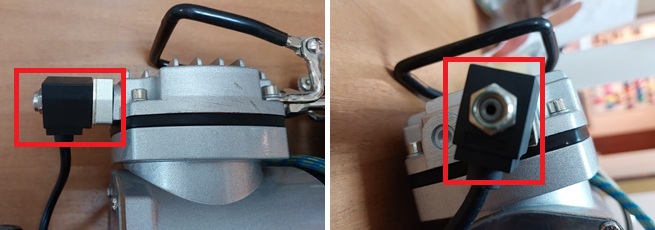

Соленоидный регулятор давления (на однорежимных компрессорах его не будет)

• Проверяем травление воздуха из-под головки блока. В нашем случае их 2. Если вы чувствуете циркуляцию воздуха вокруг головок в процессе работы поршней, то это не значит, что компрессор травит. Травление определяем закачав воздух и отключив компрессор. Если есть проблема, то вероятнее всего требуется замена уплотнительного кольца, которое стоит под головкой блока. Они бывают разной формы и размеров, поэтому оставляю ссылки на все варианты, которые у нас есть на сайте: Jas 8050, Jas 8051, Jas 8052, Jas 8054, Jas 8060, Jas 8061, Jas 8062.

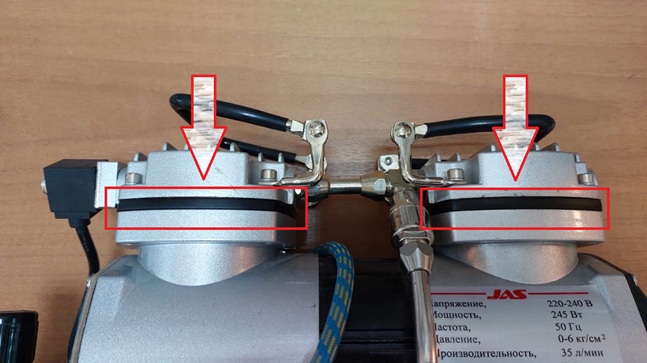

Проверяем 2 головки компрессора Jas 1206

• При наличии двух голов у компрессора проверяем герметичность соединяющей их трубки. Если герметичность нарушена, то меняем прокладки, в зависимости от модели компрессора расходники называются Jas 8053 или Jas 8063. Устанавливаем под гайку 2 штуки. Либо сразу меняем всё вместе с трубкой. Для двухголовых компрессоров Jas 1205 и 1206 она называется Jas 8121.

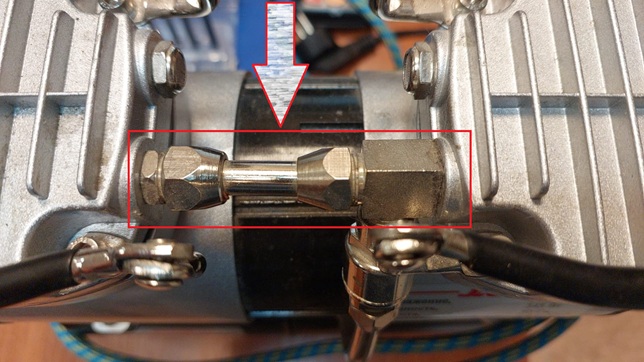

Место трубки у компрессора с двумя поршнями

• У вас постепенно падает давление на манометре, а компрессором вы не пользуетесь? Частой причиной является травление обратного клапана. Обратный клапан есть только у двухрежимных компрессоров. Если вы столкнулись с такой проблемой на компрессорах TNT-Air или Fengda, то попробуйте сначала разобрать обратный клапан, вытащить "белый силиконовый грибок", а затем смазав установить его на место до конца. Если же проблема с обратным клапаном у компрессора Jas, то проще его поменять полностью. В зависимости от модели приобретайте либо Jas 8031 или Jas 8033.

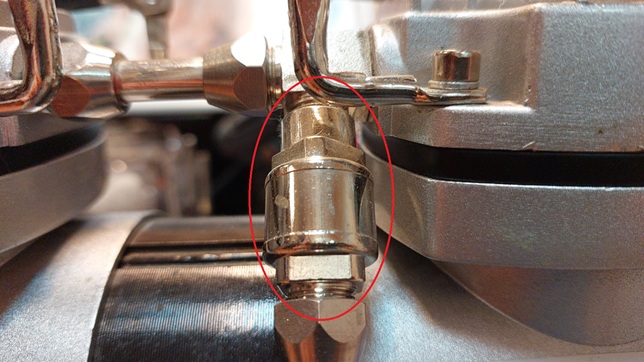

Обратный клапан на компрессоре Jas 1206

• Проверяем соединительную трубку, идущую от мотора к ресиверу. Она может быть прямая или изогнутая, но травит исключительно в местах соединения. На каждую сторону ставим по 2 прокладки, которые мы уже указывали выше: в зависимости от модели компрессора уплотнители называются Jas 8053 или Jas 8063. Если трубка деформирована, то можно поменять всё сразу: для компрессора Jas 1203 подойдёт трубка Jas 8110, для большинства других китайских компрессоров Jas с ресиверами от 3 до 3,5 литров — Jas 8116. Последнюю можно поставить и на Fengda (TNT-Air) AS-196, а вероятно и на другие модели, при необходимости обрезав её ножовкой по металлу.

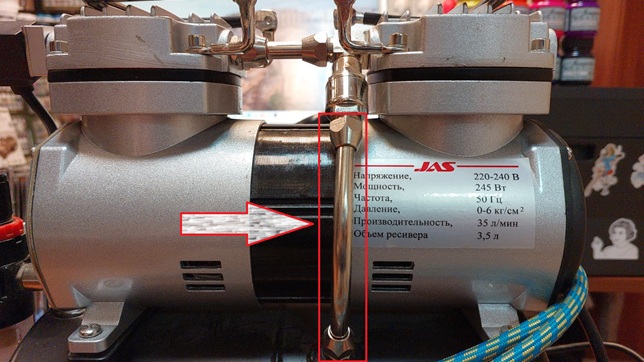

Соединительная трубка от обратного клапана к ресиверу на Jas 1206

• Наконец, проверьте соединение предохранительного клапана ресивера и непосредственно сам клапан (обычно он выделяется красным цветом пластика). Проблемы с клапаном обычно начинаются тогда, когда пользователь самостоятельно его крутит за чеку, меняя заводские настройки, на которых он должен стравливать воздух. Тем самым уменьшает давление, при котором клапан начинает травить, и в итоге получает сложности на ровном месте. Предохранительный клапан настроен на травление в районе 6-7 бар, поэтому не нужно его дополнительно крутить, он не требует настройки. А если покрутили, прежде чем менять, верните в предыдущее положение, вероятно проблема исчезнет. Если всё-таки требуется замена, то у нас есть на этот случай запчасть Jas 8020. На примере ниже сложный случай, где проверить также нужно соединение переходника и реле давления.

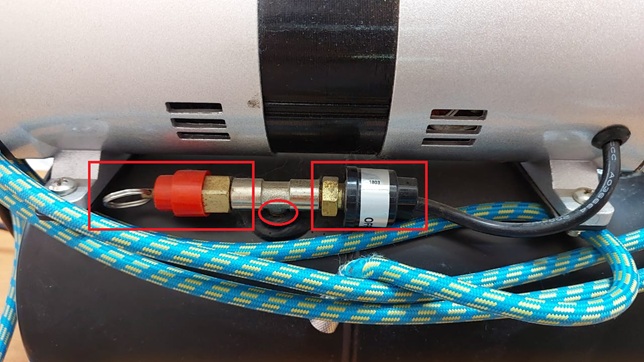

Предохранительный клапан ресивера, переходник и реле давления на компрессоре Jas 1206

Из-за различий в компрессорах мы могли что-то упустить, какие-то случаи оригинальны и встречаются крайне редко. Но где искать большинство проблем с травлением воздуха у компрессора для аэрографии мы описали. Если у вас есть дополнения к статье — отправляйте на почту info@aeroguns.ru, добавим на благо людям.
