Как подключить аэрограф к компрессору? Информация подойдёт для большинства аэрографов и компрессоров, за исключением единичных ситуаций.

1. У вас аэрограф с штуцером под шланг 1/8 дюйма. Стандартный выход, который встречается у большинства аэрографов Jas, Iwata, Harder & Steenbeck, Hansa, Fengda, Inked, TNT-Air, Sparmax, Аэро-Про и их аналогов, выпускаемых под другими торговыми марками. И у вас компрессор с таким же выходом штуцера под шланг 1/8 дюйма. Большинство компрессоров известных брендов Jas, TNT-Air, Fengda, Sparmax. Чтобы их соединить, потребуется шланг с гайками G1/8 дюйма. Это может быть шланг в тесктильной оплётке или витой ПВХ-шланг, с быстросъёмом или без, длиной от 1,8 метра и больше, с влагоуловителем или без — ссылка на все шланги. Но в данном обзоре мы не обращаем на такие детали внимания. Важно, чтобы он имел гайку 1/8 дюйма с каждой из сторон. Пример двух самых простых и недорогих шлангов с такими соединениями: Jas 1401 длиной 1,8 метра и Jas 1402 длиной 3 метра. Если вы измерите штуцеры большинства компрессоров и аэрографов электронным штангенциркулем, то получите наружный диаметр трубы ок. 9,3 — 9,4 мм как на аэрографе, так и на компрессоре. Стандартом для трубной наружной резьбы G 1/8" считается 9,7 мм, но у меня по факту получилось меньше. Разницу в десятые можно считать некритичной и списать на погрешность.

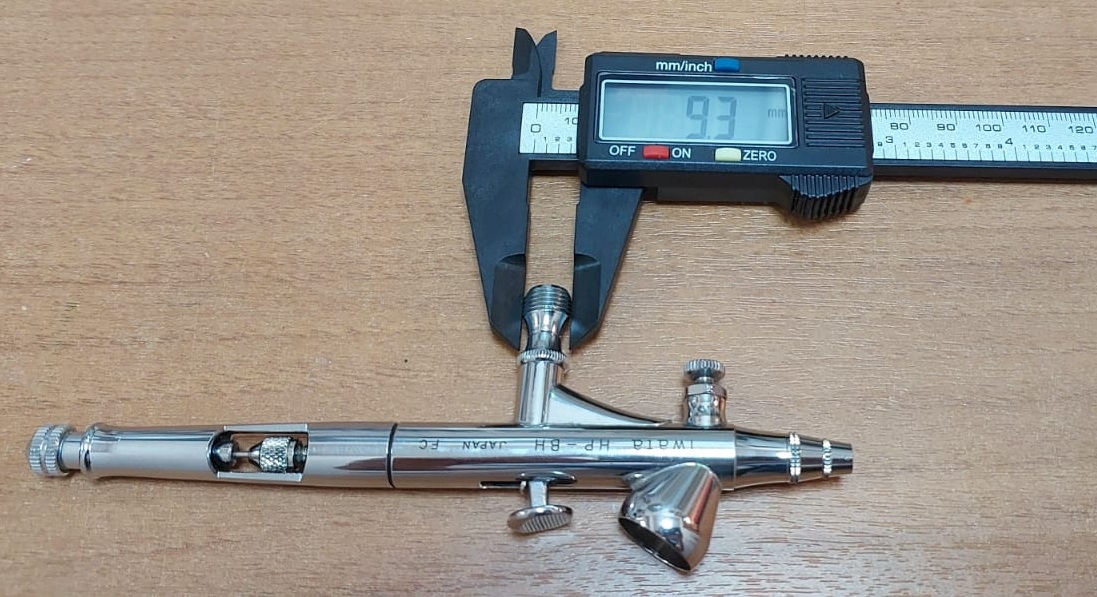

Штуцер G1/8 дюйма у аэрографа Iwata HP-BH

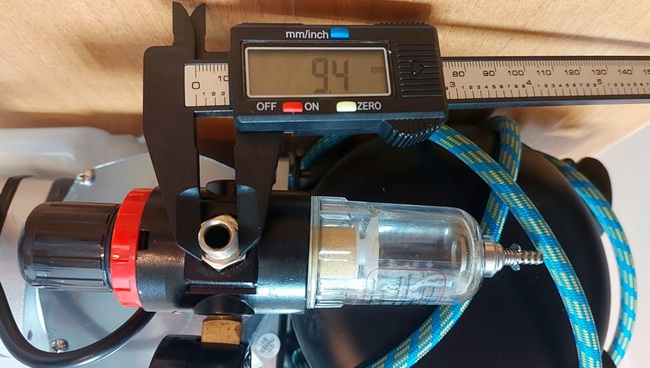

Штуцер G1/8 дюйма у компрессора Jas 1206

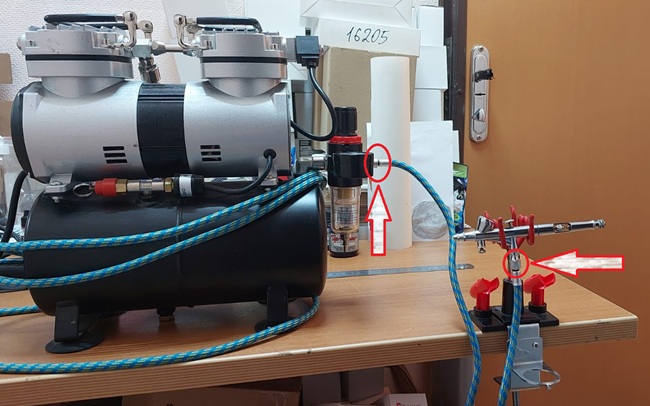

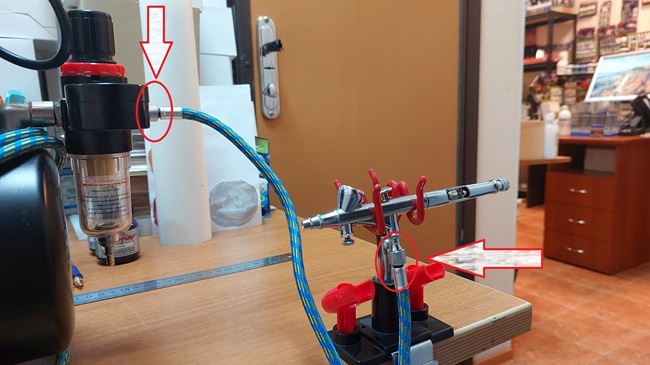

Шланг с гайками 1/8 дюйма соединяет аэрограф и компрессор

2. У вас аэрограф со стандартным штуцером под шланг 1/8 дюйма, однако компрессор с штуцером 1/4 дюйма. Такие резьбы встречаются на некоторых компрессорах Iwata IS-875-HT, IS-925, IS-925-HT, IS-1000 или Sparmax TC-63. Не сказать, что на российском рынке этих компрессоров много. Но вдруг у вас оригинальная модель компрессора для аэрографии с таким же выходом — проверьте. Стандарт трубной наружной резьбы G1/4" равен диаметру 13,16 мм. Но как показывает практика, у компрессоров штуцер будет иметь диаметр резьбы ок. 12,6 мм. Если у вас примерно такой же диаметр штуцера, то вам подойдёт шланг Jas 1403 длиной 1,8 метра или Jas 1404 длиной 3 метра.

Штуцер-переходник G1/4 дюйма у компрессора Iwata IS-35

Шланг с гайками 1/4 — 1/8  дюйма соединяет аэрограф и компрессор

3. У вас аэрограф со стандартным штуцером 1/8 дюйма, а компрессор с муфтой EURO-рапид под быстросъём. Муфты под быстросъём бывают разные и чаще всего они стоят уже не на специальных компрессорах для аэрографии, а на компрессорах бытовых и профессиональных, которые обычно приобретаются в строительных магазинах. У них выше производительность, большие ресиверы, но и шумность с весом и габаритами тоже побольше. Обычно такие компрессоры имеют быстросъёмное соединение рапид стандарта EURO, нестандартные рапиды нам тоже попадались, но буквально пару раз за всё время работы. Если у вас компрессор Pegas, Hyundai и любые другие с соединением EURO-рапид, то есть 2 варианта подключения: 1. любой шланг c гайками под трубную резьбу 1/8 дюйма (например, уже упомянутые Jas 1401 длиной 1,8 метра или Jas 1402 длиной 3 метра) и переходник Jas 3010; 2. любой шланг с одним выходом под трубную резьбу 1/8 дюйма (накручивается на аэрограф) и вторым выходом под трубную резьбу 1/4 дюйма (например уже упомянутые Jas 1403 длиной 1,8 метра или Jas 1404 длиной 3 метра), а также переходник аналогичный Fubag 180140B.

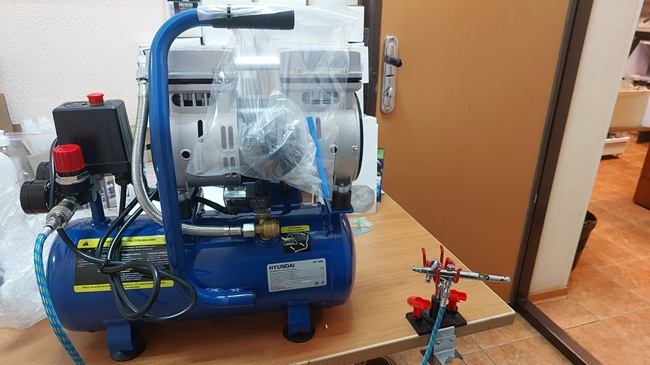

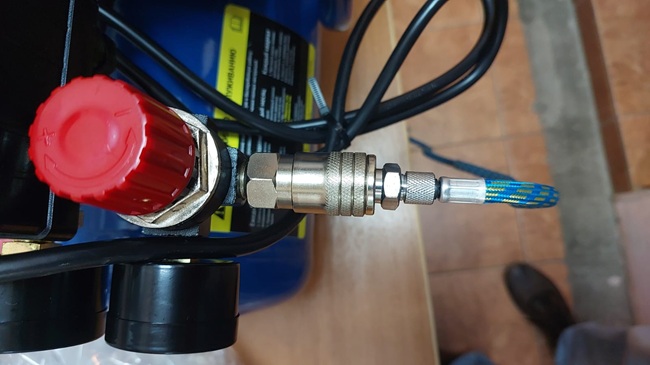

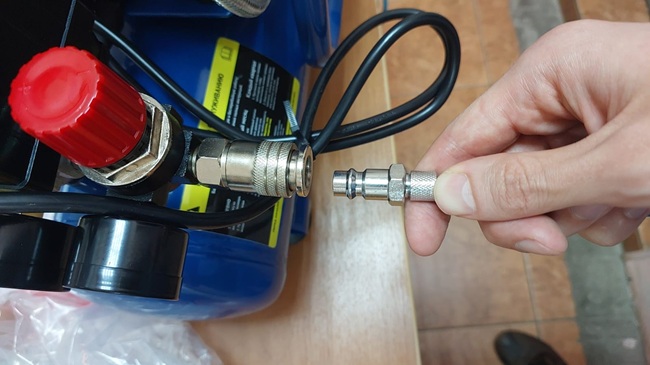

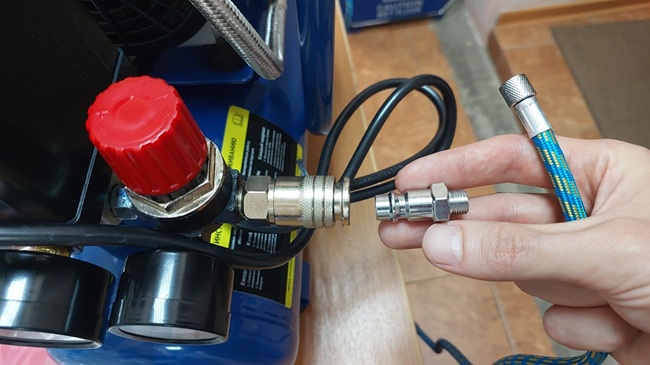

Пример подключения аэрографа к компрессору c муфтой рапид EURO через шланг с гайками 1/8 дюйма и переходник Jas 3010

4. Есть в нашей коллекции ситуаций ещё одна: у вас аэрограф со стандартным штуцером 1/8 дюйма, а компрессор Iwata IS-975 с 2-мя нестандартными муфтами под быстросъём. Под такую муфту нужен специальный переходник, а именно штуцер Iwata для быстроразъёмной муфты компрессора Iwata IS-975 (арт. 012 009). Учитывая, что у этого компрессора сразу 2 муфты, то и переходника нужно тоже два. Другое дело, переходники и шланги идут в комплекте с этим компрессором, соответственно, проблемы могут начаться только тогда, когда они были потеряны. Если шланги тоже отстутствуют, то берём любые с выходами 1/8 дюйма под аэрограф и 1/4 дюйма под переходник. У нас есть даже оригинальные, называются Iwata HPA-CH32 (CT I 10), или любой понравившийся и подходящий по цене аналог типа уже упомянутых Jas 1403 и Jas 1404.

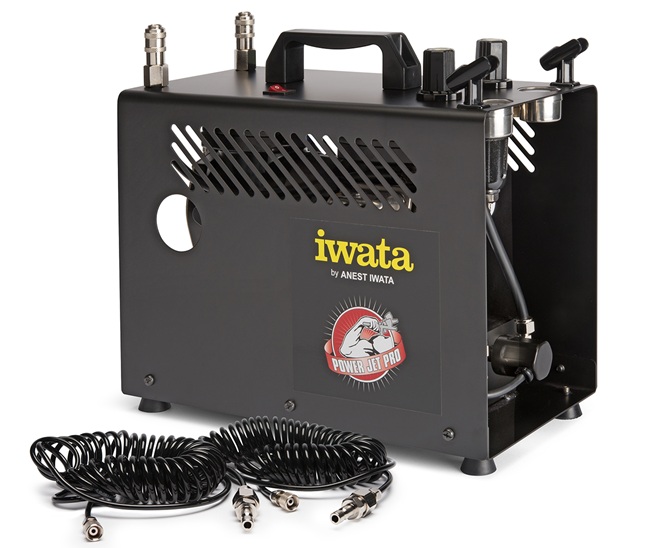

Шланги, переходники и компрессор на фото с сайта ANEST Iwata-Medea (у нас сейчас в наличии этих компрессоров нет)

5. У вас аэрограф со стандартным штуцером 1/8 дюйма, а компрессор с выходом под трубку. Примерами таких компрессоров являются Jas 1212, Iwata IS-30 NEO Air и подобные. Если оригинальные шланги, идущие с этими компрессорами, утеряны, то нам потребуется шланг-трубка Jas 1431 или Jas 1432, а также переходник на аэрограф ёлочка Jas 5853. Этот переходник часто идёт в комплекте с аэрографами Jas. Прикручиваем его к аэрографу, вставляем ёлочку в трубку шланга, а второй конец аккуратно натягиваем на выход компрессора.

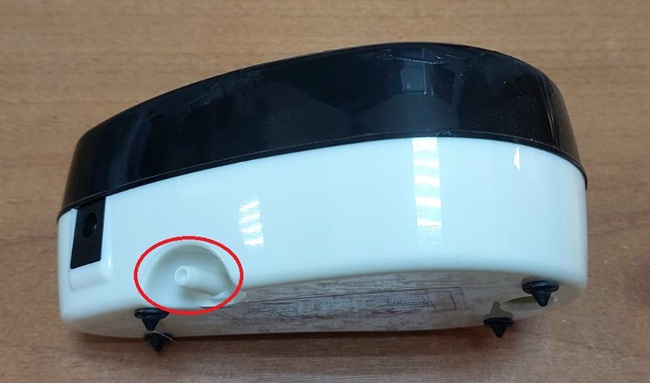

Компрессор для аэрографии Jas 1212 с выходом под шланг-трубку

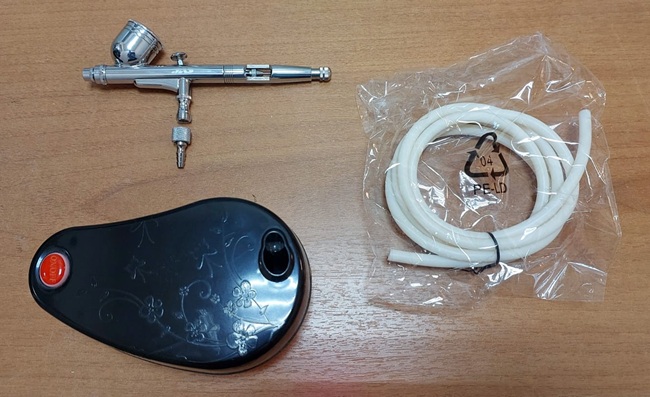

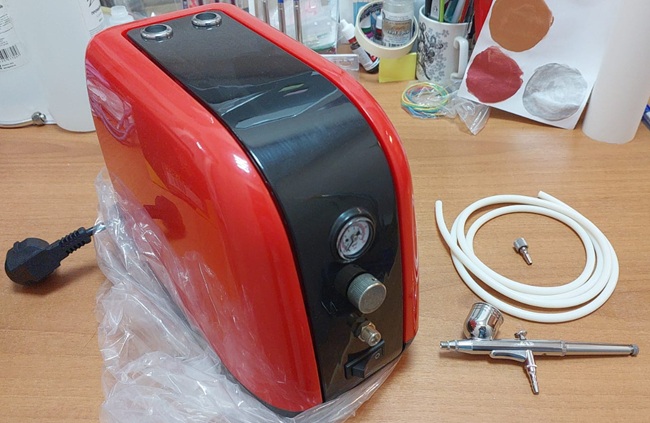

Компрессор Jas 1212, аэрограф, переходник-ёлочка, шланг-трубка

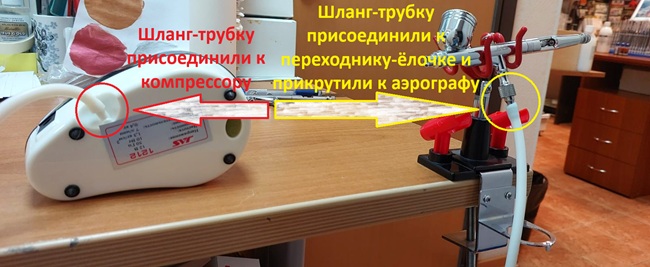

Подключили аэрограф к компрессору через переходник-ёлочку и шланг-трубку

Учитывая, что большинство аэрографов имеют выход 1/8 дюйма, а вариантов с компрессорами у нас целых пять, то вышенаписанным мы закроем 95% всех встречающихся в России ситуаций. Однако бывает, что у аэрографа нестандартный выход под шланг. Это характерно для американских аэрографов Paasche, Badger, Aztek, их китайских реплик, а также аэрографов с выходом "ёлочка". Вот на них и остановимся подробнее. Мы не будем повторяться с вариантами подключения этих аэрографов к компрессорам, поскольку второй выход будет зависеть от одного из 5-ти вариантов, указанных выше.

6. У вас аэрограф Paasche или Jas 1110 с нестандартным выходом под шланг. К гайке шланга 1/8" Jas 1401 или Jas 1402 его можно подключить через переходник Jas 3572. Если у вас быстросъёмная муфта для аэрографа Jas 3001, 3005, TNT-Air BD-117 или шланг с быстросъёмной муфтой для аэрографа Jas 1423, Jas 1424, Fengda BD-30A, то к ним можно подключиться через переходник Jas 3007. Наконец, есть шланг с гайкой, подходящей под штуцер этих аэрографов и без переходников — Jas 1406.

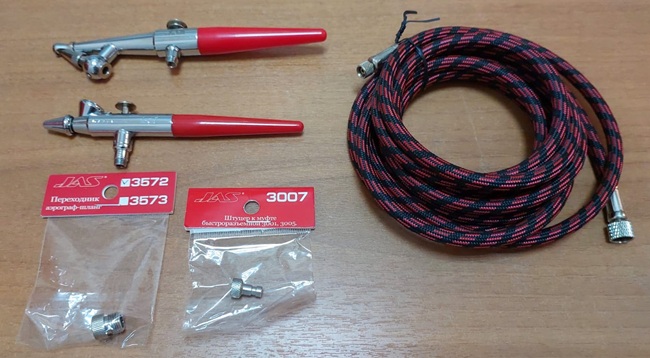

Аэрографы Jas 1110 и Paasche, шланг Jas 1406 с выходом под штуцер этих аэрографов, обычный переходник Jas 3572 и быстросъёмный штуцер Jas 3007 — выбирайте любой из 3-х вариантов подключения к аэрографу

7. У вас аэрограф Badger, Jas 1120 или советский аэрограф производства завода "Этон" ("Эвистор") с нестандартным выходом под шланг. Аэрографы Badger или Jas 1120 к шлангу Jas 1401 или Jas 1402 можно присоединить через переходник Jas 3571. Если у вас быстросъёмная муфта для аэрографа Jas 3001, 3005, TNT-Air BD-117 или шланг с быстросъёмной муфтой для аэрографа Jas 1423, Jas 1424, Fengda BD-30A, то к ним можно подключиться через переходник Jas 3008. С белорусскими аэрографами всё работает также, но сначала нужно скрутить с них переходник. Если хотите подключиться непосредственно к родному переходнику, то ищите подходящую по диаметру трубку. У нас есть шланги-трубки Jas 1431 и Jas 1432, но не проверяли их с этим аэрографом (налезут или нет).

Аэрограф Jas 1120, обычный переходник Jas 3571 и быстросъёмный штуцер Jas 3008 — выбирайте любой из 2-х вариантов подключения к аэрографу

8. У вас аэрограф Aztek с нестандартным выходом под шланг. Аэрографы Aztek к шлангу Jas 1401 или Jas 1402 можно присоединить через переходник Jas 3573. Если у вас быстросъёмная муфта для аэрографа Jas 3001, 3005, TNT-Air BD-117 или шланг с быстросъёмной муфтой для аэрографа Jas 1423, Jas 1424, Fengda BD-30A, то к ним можно подключиться через переходник Jas 3006.

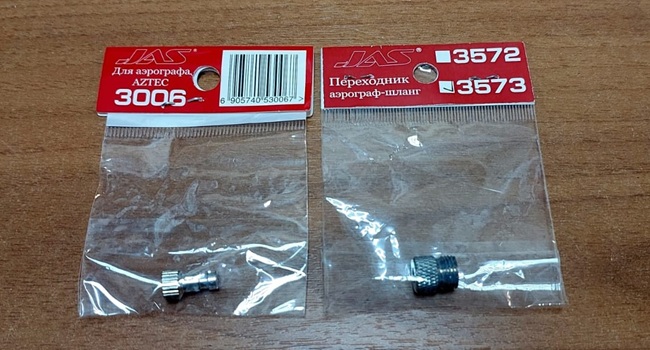

У нас в наличии нет аэрографов Aztek или аналогов, поэтому на фото только 2 варианта переходников: обычный Jas 3573 и быстросъёмный штуцер Jas 3006

9. У вас аэрограф одинарного действия с выходом ёлочка. Пример подобного аэрографа Jas 1158. У таких аэрографов нет воздушного клапана и подача воздуха идёт постоянно, пока не отключите компрессор. Присоединить их к компрессору можно с помощью шланга-трубки Jas 1431 и Jas 1432. Если у компрессора стандартный штуцер 1/8", то докупаете переходник-ёлочку Jas 5853 и вставляете его в трубку, а затем прикручиваете к компрессору. Если компрессор имеет другой выход, то докупаете необходмый переходник и прикручиваете к ёлочке.

Аэрограф Jas 1158 с штуцером-ёлочкой, шланг-трубка, переходник-ёлочка для компрессора и компрессор Jas 1215

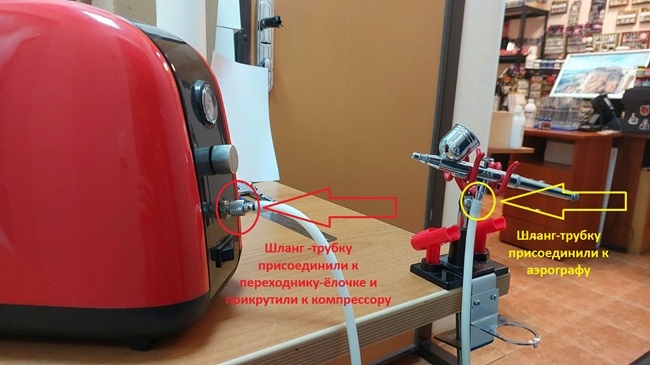

Соединили аэрограф Jas 1158 с компрессором Jas 1215
